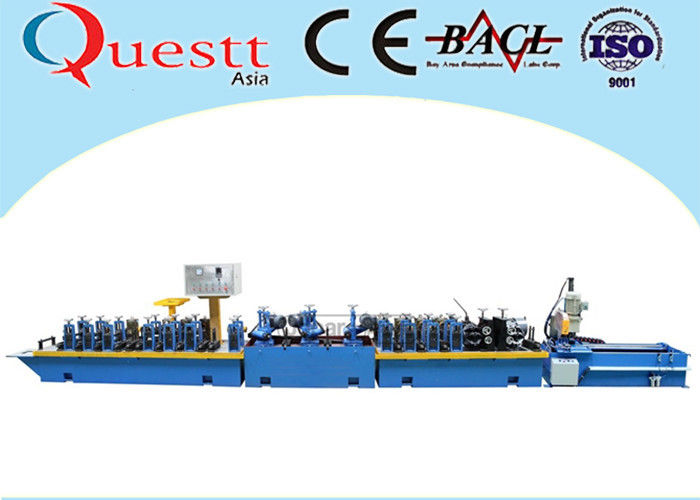

Tubo do laser da fibra 1KW que faz o dispositivo elétrico do molde da tubulação da máquina com sistema de controlo do PLC

Tubulação que faz o sistema com soldadura de laser da fibra 1KW após a dobra

O sistema é consistir

1. Tubulação que faz a máquina

2. Máquina de soldadura da fibra 1KW

3. Dispositivo elétrico do molde da tubulação

Especificação

5. Tubulação rangeΦ9~Φ50.8mm, Thicknessδ0.2-1.0mm

6. Escala de velocidade móvel da tubulação: ≤12M/min

7. Motor de movimentação (motor de Siemens, controle de frequência) 7.5kw. Tensão: 3 fase 400V 50Hz

Configuração

A. Tubulação que faz a máquina

1. A tubulação que faz a máquina tem o quadro dobro da carga das bobinas, diâmetro do coiler Ф350-Ф550mm, capacidade de carregamento 1.5T.

2. Formando a fase:

(1) guia de alimentação 2 grupos: Alimentando o dispositivo e o rolo três que nivelam o dispositivo à alimentação. 1 grupo

(2) suportes verticais, 7 grupos. O eixo principal usa o 40Cr, e com a moderação, de alta frequência extinga, moedura exata, prevenção de oxidação. Os suportes são material do uso HT200.

tubulação (de 3) que faz o diâmetro de axlesφ40mm vertical, diâmetro da máquina de axlesφ25 horizontal milímetro, endireitando os eixos φ30.

(4) tipo horizontal suporte, 8 grupos. O eixo principal usa o 40Cr, e com a moderação, de alta frequência extinga, moedura exata, prevenção de oxidação. Suportes são o sistema de movimentação espiral da caixa de engrenagens do materi do uso HT200 (os 4), 1set;

(5) básico, 1 ajustado

(eixo da movimentação 6) 212 universal que conecta para carros.

Grupo do sistema 1 da soldadura de laser da fibra de B 1KW

1. Sistema do laser da fibra 1KW de Raycus China

2. sistema de refrigeração especial do laser da fibra

3. Cabeça de soldadura do laser de LaserMeck E.U.

4. Gás da soldadura de laser para proteger o sistema

5. Controlador e computador de solda especiais da indústria

6. Sistema de controlo do PLC

7. Cabeça de soldadura do laser para cima e para baixo o worktable

8. Armário de controle especial

Equipamento de C. Grinding

(1) cabeça de moedura, 3 grupos; Poder 3kw do motor

(2) suporte horizontal, 2 grupos

(3) básico, 1 ajustado.

D. Cola e máquina do endireitamento

(1) suportes verticais, 4 grupos; (2) tipo horizontal suportes, 4 grupos;

(3) endireitando a cabeça, 2 grupos; (4) sistema de movimentação espiral da caixa de engrenagens, 1 ajustado;

(5) principalmente motor

Sistema do corte de E. Automático

(1) metal viu a lâmina de corte do círculo.

Quadro de F. Terminação, 1 ajustado.

Sistema de controlo de G. Elétrico

(1) sistema de controlo elétrico para a máquina da tubulação, 1 ajustado; botão de parada (de 2);

(3) com a frequência que converte o sistema de controlo

H. Classificação para as máquinas

V: H horizontal: Q vertical: Cabeças de moedura TH1, TH2: Endireitando o quadro

Overvice da máquina
