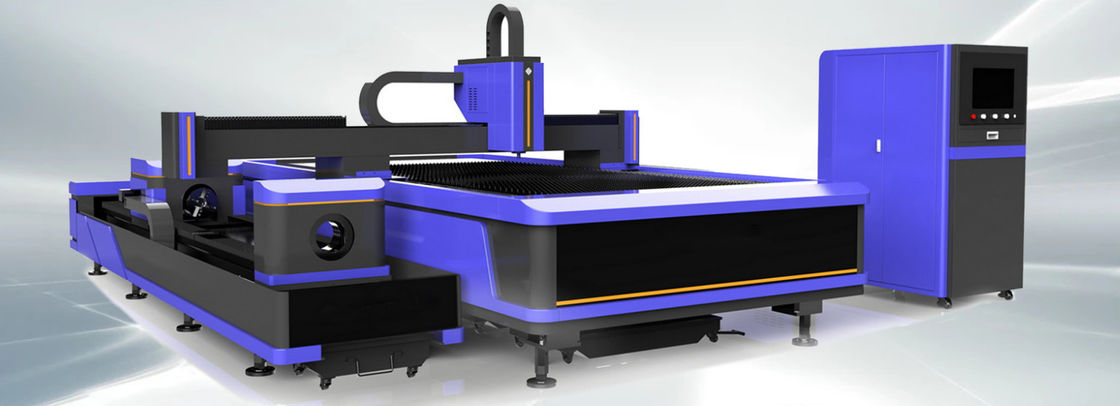

Máquina de Corte a Laser de Fibra para Chapas e Tubos Metálicos da Série QA-TP-3015/4020/6025

Visão Geral

A máquina de corte a laser de fibra possui feixe de alta qualidade, alta confiabilidade, bom modo óptico, alta potência máxima, incisão suave, boa perpendicularidade, é uma máquina de corte especial, adequada para aço inoxidável, aço carbono, cobre, alumínio, Mo para cortar e perfurar, a velocidade de corte e a incisão são de alto nível, o programa CYPCUT pode processar quaisquer gráficos e textos, funcionando de forma estável, boa qualidade de processamento, alta eficiência, boa precisão, fácil operação, manutenção conveniente.

Técnico Parâmetros

Design da Fixação

Adota um design de fixação pneumática em ambos os lados e pode modular o centro automaticamente. A faixa ajustável diagonal é de 20-220mm.

Base soldada pesada

A estrutura industrial da base é adotada. A base e a estrutura são temperadas em alta temperatura para aliviar o estresse.

O plano de montagem da cremalheira e do trilho guia e os orifícios de montagem são formados de uma só vez por um centro de usinagem de alta precisão em larga escala.

A precisão deve estar dentro de 3um, o que garante a resistência da máquina-ferramenta e a vida útil da precisão geométrica.

É soldado por chapa de aço pesada, a estrutura de base principal atual, alta estabilidade.

Viga

O molde de aço integral é fundido sob pressão e, após envelhecimento artificial e tratamento de solução, é finalizado, de modo que a integridade, rigidez e qualidade da superfície da viga são muito boas. Ao mesmo tempo, possui boa tenacidade e ductilidade. É conveniente para movimentos de alta velocidade durante o processamento.

Ao mesmo tempo, possui as características de alta flexibilidade e pode realizar o corte em alta velocidade de vários tipos de desenhos, desde que a precisão seja atendida. Deixe o equipamento ter maior velocidade de operação e maior precisão.

Cabeça de Corte a Laser com Foco Automático

Sem Foco Manual

O software ajusta automaticamente a lente de foco para realizar a perfuração e o corte automáticos de chapas de diferentes espessuras. A velocidade de ajuste automático da lente de foco é dez vezes maior que a do ajuste manual.

Maior Faixa de Ajuste

Faixa de ajuste -10 mm ~ +10 mm, precisão 0,01 mm, adequado para chapas de diferentes tipos de 0 ~ 20 mm.

Longa Vida Útil

A lente colimadora e a lente de foco possuem dissipador de calor com resfriamento a água, o que reduz a temperatura da cabeça de corte para melhorar a vida útil da cabeça de corte.

Exibição do Sistema de Controle

FSCUT8000 é um sistema de barramento EtherCAT projetado para laser de fibra de ultra alta potência acima de 8KW, caracterizado por serviço pronto para uso, fácil de instalar e ajustar, funções de solução completa. Ele suporta soluções de personalização, automação e informatização, é o sistema de controle de corte a laser EtherCAT de ponta no mercado.

Múltiplas soluções de perfuração para chapas metálicas de diferentes espessuras; remoção de escórias de perfuração; supressão de vibração; controle de gás em circuito fechado; técnica de camada separada para corte de contorno grande, médio e pequeno, tudo para expandir a capacidade de produção de sua máquina.

Vantagem

1) Alta precisão: corte preciso para várias peças de precisão, artes e ofícios.
2) Velocidade rápida: 100 vezes maior que o corte linear
3) Pequena zona afetada pelo calor, boa estabilidade dimensional. Laser-slotted plano e bonito, sem processo posterior
4) Alta relação desempenho/preço: o preço é apenas 1/8 da máquina de corte a laser CO2 semelhante e 2/5 do equivalente NC Punch
5) Baixo custo de uso: apenas USD2 por hora, que é 1/8-1/10 da máquina de corte a laser CO2 semelhante (USD22-USD35 por hora)
6) Baixo custo de manutenção de acompanhamento: apenas 1/10-1/15 da máquina de corte a laser CO2 semelhante e 1/3-1/4 do equivalente NC Punch
7) Desempenho estável: como um aparelho a laser maduro, a máquina de corte a laser YAG é adequada para a maioria das indústrias de fabricação e processamento de metais
8) Espessura de corte de qualidade da chapa de aço: 0,1 mm-12 mm

Aplicações

Utensílios de cozinha, lâmina de serra, peças mecânicas, componentes de equipamentos elétricos, armário elétrico, máquinas têxteis, outdoor, automóvel, utensílios de cozinha, ferragens, artesanato, armação de óculos, brincos e anéis, palavras e letras de publicidade, adorno, peças de metrô, eletrodomésticos, eletrodomésticos, componentes de precisão
Ferramentas, presentes e artesanato, contornos ultrafinos, componentes estruturais filigranados, componentes de engrenagens
Alargador, carcaça de telefone celular, aviação

Amostras de Corte
